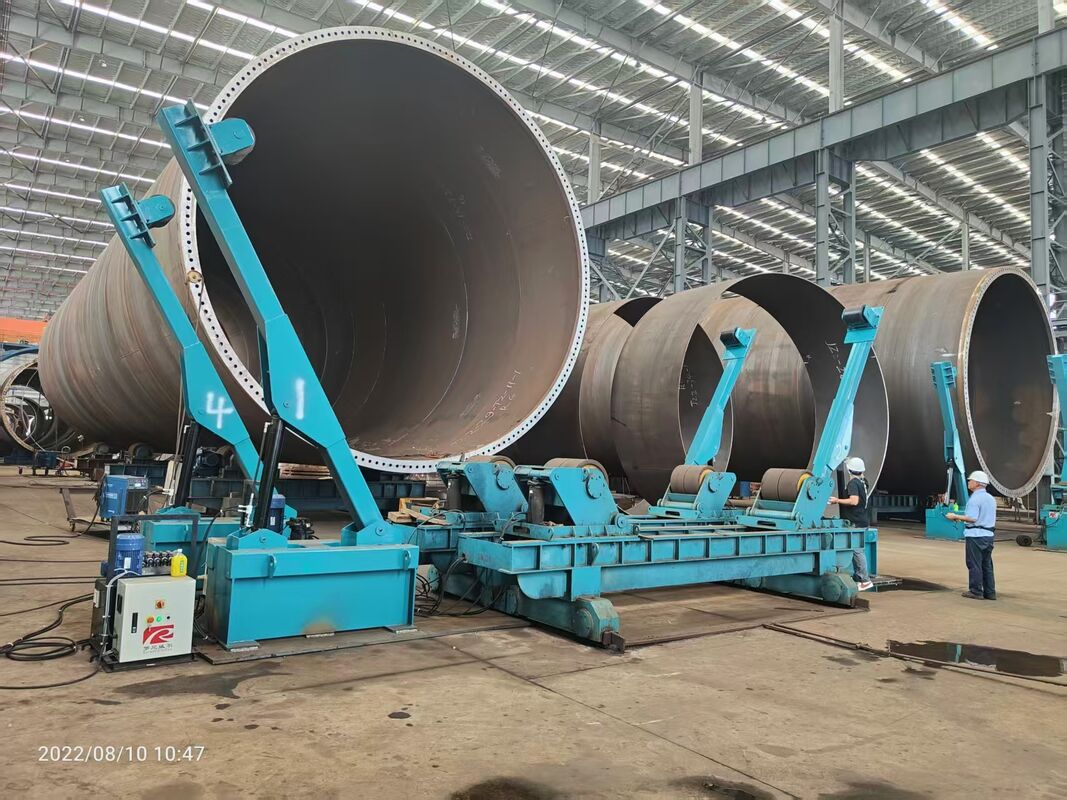

Ρόνιγουελ Ειδικευμένα στρώματα κυλίνδρων για την κατασκευή καυσίμων αναρρόφησης

Συστήματα υποστήριξης βαρέων επιβαρύνσεων που σχεδιάστηκαν για άγκυρες αναρρόφησης λεπτών τοιχωμάτων μεγάλης διαμέτρου έως 14m διάμετρος

Σύνοψη

Η Ronniewell προσφέρει εξειδικευμένα συστήματα κυλίνδρων που έχουν σχεδιαστεί ειδικά για τις απαιτητικές απαιτήσεις τωνΚατασκευή απορρόφησηςΤα συστήματα αυτά ανταποκρίνονται στις μοναδικές προκλήσεις της κατασκευής δομών ρυμούλκησης μεγάλου διαμέτρου και λεπτών τοιχωμάτων που μπορούν να ζυγίζουν έως και 1,600 kg.Οι μπουκάλες αυτές είναι από χιλιάδες μετρικούς τόνους και μοιάζουν με γιγάντιες ατσάλινες "φιάλες νερού" με το κάτω μέρος αποκομμένο..

Σε αντίθεση με την παραδοσιακή κατασκευή ανεμογεννήτριας ή μονόπυλης, τα καζόν αναρρόφησης παρουσιάζουν ένα ξεχωριστό σύνολο προκλήσεων κατασκευής:εξαιρετικά μεγάλες διαμέτρους (έως 14 000 mm+), λεπτό πάχος τοιχώματος (έως 35 mm) και σημαντικά προβλήματα απόκλισης αυτοβαρύτηταςΤα συστήματα αναρρόφησης κυλίνδρων Ronniewell είναι ειδικά σχεδιασμένα για να ξεπεράσουν αυτές τις προκλήσεις.

Η πρόκληση της κατασκευής καυσίμων αναρροφής

Τα καζόν αναρρόφησης είναι άγκυρες που χρησιμοποιούνται για υπεράκτιες πετρελαϊκές πλατφόρμες και αιολικά πάρκα, που αναπτύσσονται τοποθετώντας το ανοιχτό άκρο στον πυθμένα του ωκεανού και δημιουργώντας αρνητική πίεση για να "αγκυρώσουν" τον σωρό.Η κατασκευή τους απαιτεί την ακριβή τοποθέτηση πολλών δοχείων που ζυγίζουν πάνω από 60 τόνους το καθένα.

Κριτικές προκλήσεις κατασκευής:

Σύστημα ρουλεμίου Ronniewell με αναρρόφηση ∙ Βασικά χαρακτηριστικά

1Σύστημα πλευρικής υποστήριξης (πλευρές στάσεις / σταθεροποιητές)

Τα στρώματα κυλίνδρων του Ronniewell είναι εξοπλισμένα μεσυστήματα πλευρικής στήριξηςπου αντιμετωπίζουν τη θεμελιώδη πρόκληση της σταθερότητας κυλίνδρων με λεπτό τοίχωμα μεγάλης διαμέτρου.

• Διαμόρφωση υποστήριξης πολλών σημείων: Εκτός από τις στήριξεις των κάτω κυλίνδρων, ρυθμιζόμενοι πλευρικοί σταθεροποιητές έρχονται σε επαφή με τον κύλινδρο πλευρικά, κατανέμοντας τις δυνάμεις στήριξης σε πρόσθετα σημεία επαφής.

• Προσαρμόσιμες γωνίες στήριξης: Οι πλευρικοί σταθεροποιητές διαθέτουν πλαισίια υποστήριξης με καμπύλες με ρυθμιζόμενες γωνίες κλίσης για τη βελτιστοποίηση της τοποθέτησης του κόμβου υποστήριξης για διαφορετικές διαμέτρους εργαστηρίου και πάχους τοιχώματος.

• Σταθερή τριγωνική δομή: Το πλαίσιο υποστήριξης, το χέρι ρύθμισης και η βάση σχηματίζουν μια σταθερή τριγωνική διαμόρφωση, εξασφαλίζοντας ισχυρή υποστήριξη ακόμη και κάτω από βαριά φορτία.

2Μηχανική κατά της κάμψης.

• Αποτρέπει την εκτροπή των λεπτών τοιχωμάτων κατά τη διάρκεια των εργασιών προσαρμογής και συγκόλλησης

• Διατηρεί την ακεραιότητα της στρογγυλότητας κατά την περιφερειακή συγκόλληση

• Η βελτιστοποιημένη διαμόρφωση υποστήριξης εξασφαλίζει επαναλαμβανόμενη και ακριβή τοποθέτηση για πολυτομεακά κουτιά

3. Ευέλικτη διαχείριση τμήματος

• Ικανότητα Ταξιδιού: Οι τροχονόμοι με κινητήρα επιτρέπουν την απρόσκοπτη μετακίνηση βαρέων τμημάτων κατά μήκος της παραγωγής.

• Οριζόντια τοποθέτηση: Το σύστημα κυλίνδρων μπορεί να ρυθμιστεί για:οριζόντια διατομή, ελαχιστοποιώντας τις εργασίες κατασκευής σκαλωμάτων και συγκόλλησης σε μεγάλο υψόμετρο βελτιώνοντας παράλληλα την ασφάλεια και την ποιότητα

• Ρυθμίσεις ύψους: Η απόσταση μεταξύ των κυλίνδρων μπορεί να ρυθμιστεί ώστε να αυξάνεται ή να μειώνεται το εργασιακό κομμάτι σταδιακά, εξαλείφοντας την ανάγκη για "σκύλους & σφήνες" στη διαδικασία προσαρμογής

4Συστήματα κίνησης βαρέων φορτίων

• Δύο κινητήρες: Διασφαλίζει σταθερή περιστροφή των βαρέων μερών του κιβωτίου κατά την περιφερειακή συγκόλληση

• Ελέγχος ταχύτητας VFD: Ρυθμισμός ταχύτητας χωρίς βήματα για βέλτιστες συνθήκες συγκόλλησης

• Η Invertek Motorsμε ηλεκτρικά εξαρτήματα Schneider για παγκόσμια αξιοπιστία

• Αυτοκλείδωτοι μειωτές τροχιάς σκουληκιού: Αποτροπή τυχαίας περιστροφής κατά την στάση

5. Αειφόρος οικοδόμηση

• Θερμική θεραπεία για την ανακούφιση από το άγχος: Όλα τα συγκολλημένα δομικά μέρη που έχουν υποστεί επεξεργασία για την αποφυγή στρέβλωσης

• Υπερμεγέθη Λεκάνων: Παρατεταμένη διάρκεια ζωής κάτω από απαιτητικά φορτία

• Ενσωματωμένο σύστημα λίπανσης: Μειωμένες απαιτήσεις συντήρησης

Τεχνικές προδιαγραφές

Εφαρμογές στην κατασκευή καυσίμων αναρρόφησης

• Συγκρότημα οριζόντιας τομής: Διαδοχική τοποθέτηση των χωματιδίων σε οριζόντια κατεύθυνση, μειώνοντας τις εργασίες σε μεγάλο υψόμετρο

• Συμπεριφερειακή συγκόλληση ραφής: Σταθερή περιστροφή για σταθερή ποιότητα συγκόλλησης

• Αξιοθέτηση του εξοπλισμού: Ακριβής τοποθέτηση βαρέων τμημάτων

• Εσωτερική συγκόλληση: Προσβάσιμη οριζόντια διαμόρφωση

• Ολοκληρωμένες γραμμές "ανάπτυξης" αγγείων: Πολλαπλές θέσεις κυλινδρικών κρεβατιών σε συνδυασμό για συναρμολόγηση πλήρους μήκους καζόν

Συμβατό με:Επεξεργασίες συγκόλλησης SAW, GMAW, FCAW, GTAW

Γιατί να επιλέξετε τη Ronniewell για την κατασκευή καυσίμων αναρρόφησης;

✅Ειδικευμένο για λεπτές τοιχοειδείς με μεγάλη διάμετρο∆ημιουργήθηκε ειδικά για τις μοναδικές προκλήσεις της κατασκευής σωλήνων αναρρόφησης, συμπεριλαμβανομένων των πλευρικών συστημάτων υποστήριξης για την αποτροπή της εκτροπή

✅Εντελώς μεγάλη χωρητικότητα διαμέτρουΧρησιμοποιείται για την επεξεργασία τεμαχίων μέχρι14 μέτρα σε διάμετρο, που φιλοξενεί τα μεγαλύτερα σχέδια καζόν αναρρόφησης στην παραγωγή

✅Έλεγχος της κάμψηςΟ σχεδιασμός υποστήριξης πολλαπλών σημείων αποτρέπει την παραμόρφωση του αυτοβάθους, διατηρώντας τη στρογγυλοποίηση και την ποιότητα συγκόλλησης

✅Τεχνολογία πλευρικής σταθεροποίησηςΤα ρυθμιζόμενα πλαίσια στήριξης παρέχουν πρόσθετα σημεία επαφής, εξαλείφοντας την τοπική συγκέντρωση άγχους

✅Ικανότητα οριζόντιας συναρμολόγησης- Μειώνει τις σκαλωσιές, βελτιώνει την ασφάλεια και αυξάνει την ποιότητα της συγκόλλησης

✅Αποδεδειγμένη ικανότητα∆ιαχειρίζεται μέχριΔιάμετρο 14 μέτρωνΕργαλεία με χωρητικότητα φόρτωσης άνω των 1.000 τόνων

✅Διεθνείς ΠιστοποιήσειςΕπικεφαλήςISO9001καιΣημείωση CE(Οδηγία 2006/42/ΕΚ για τα μηχανήματα)

✅Παγκόσμια ΣυστατικάΟ κινητήρες Invertek, τα ηλεκτρικά εξαρτήματα Schneider

✅Σύντομος προθεσμία- Τυπική παράδοση:30 εργάσιμες μέρες

✅Αξιόπιστη Υποστήριξη- 12μηνη εγγύηση, τεχνική συμβουλευτική, εγκατάσταση και εκπαίδευση

✅Τεχνική προσαρμογής∆ Εσωτερική ομάδα σχεδιασμού για ειδικές απαιτήσεις

Διάλογος προϊόντων ∆ιατλητικά συστήματα κυλινδρικών κρεβατιών

Επικοινωνία

Wuxi Ronniewell Machinery Equipment Co., Ltd.

• Διεύθυνση:- Όχι, όχι, όχι.55, οδός Ludai, πόλη Yangshan, περιοχή Huishan, πόλη Wuxi, Jiangsu, Κίνα.

• Πρόσωπο επικοινωνίας: Vicky Chen

• Whatsapp/τηλέφωνο: +86-13861850241

• Ηλεκτρονικό: vicky@ronniewell.com.cn
